UBox4C-L Passive Vorstufe Audio-NF-Umschalter


Item Number:

dodo-ubox4c-l-fb

Ausführung:

4-fach Audio-NF-Eingangswahlschalter m. Lautstärkeregler

Fernbedienung:

ja

Frontplatte:

Aluminium

Hersteller:

Dodocus Design

Delivery Time:

5-7 days

Free shipping for DE


Price:

€ 573,00*

Price with pre-payment:

550,08*

(Price quotation / Stück)



Please select a variation:

Frontplatte: Fernbedienung: Add to Cart

Dodocus UBox4C-L Passive Vorstufe Audio-NF-Umschalter


Hochwertiger 4-fach Audio-NF-Eingangswahlschalter mit Lautstärkeregler

Die UBox4C-L ist ein hochwertiger Umschalter für hochpegelige NF-Signale.

Zusätzlich kann der Ausgangspegel mit einem Lautstärkeregler beeinflusst werden.

Man kann also von einer "Passiven Vorstufe" sprechen.

Es wird kein separater Vorverstärker benötigt!
Sie können jetzt 4 Quellen (CD-Player, Tuner, Phono-Vorverstärker, etc) an die UBox4C-L anschließen und den Ausgang direkt zu den Endstufen führen.

Endstufen können mit Hilfe des 12V DC Triggerausgangs ferngeschaltet werden.

Ein zusätzlicher Ausgang mit festem Pegel steht z.B. als Aufnahmeausgang zur Verfügung.

Eine fernbedienbare Mute-Funktion steht zur Verfügung.

Wie in vielen hochwertigen Verstärkern werden die Signalwege auf kürzestem Wege verbunden. Das heißt natürlich gleich hinter den vergoldeten Cinch-Buchsen. Hier befinden sich die Relais, die mit speziellen vergoldeten Kontakten für kleine Signale ausgerüstet sind.

Die notwendige -sehr geringe- Energie für die Relais wird durch ein Steckernetzteil gewonnen.
Um mögliche Störeinkopplungen aus der Versorgung des Steckernetzteiles zu entfernen, wird selbst diese Hilfsspannung gefiltert und begrenzt.

Die UBox4C-L wird mit einer Universal Infrarot-Fernbedienung geliefert.
Die Codes können in eine lernfähige Fernbedienung eingelesen werden. In diesem Fall benötigen Sie keine zusätzliche Fernbedienung.

Die technischen Details des Dodocus Audio-Umschalters UBox4C-L:

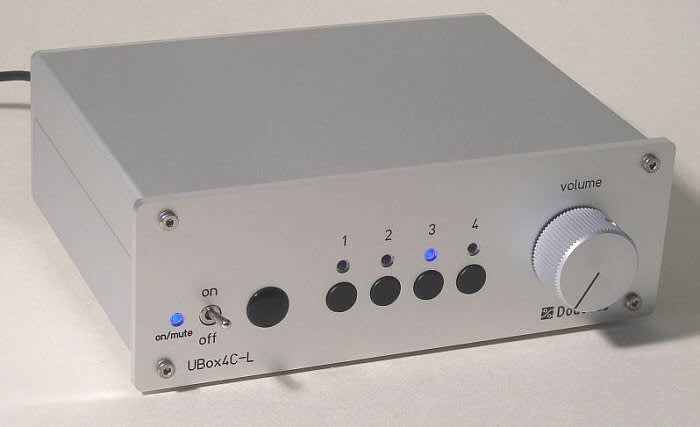

  • Eingangswahl durch 4 Tasten
  • Ein-/Aus-Schalter
  • vergoldete Cinch-Terminals
  • 4 Stereo-Eingänge
  • 1 Stereo-Ausgang im Pegel einstellbar
  • 1 weiterer Stereo-Ausgang mit festem Pegel (abschaltbar).
  • 12V DC Ausgang zur Ferneinschaltung von Endstufen
  • Gehäuse: Massives Aluminium, natur eloxiert / schwarz bedruckt.
  • Maße: Höhe Höhe 61 mm, Breite 171mm, Tiefe 127mm (Ohne Schalterknebel und Terminals)
  • Gewicht: ca. 870 g


Es ist immer ein wenig interessant, das Innenleben von Audiogeräten näher kennenzulernen.

Die passive Vorstufe Dodocus UBox4C-L ist reduzierte Technik, reduziert auf die unbedingt notwendigen Komponenten - im positiven Sinne gesehen. Was nicht notwendig ist, wird auch nicht eingesetzt.
Durch die ausreichende Ausgangsspannung von Audio-Quellen ist eine Verstärkung nicht notwendig - notwendig ist aber eine Einstellung der Lautstärke - und nichts anderes macht die UBox4C-L. Nichts anderes als der Lautstärkesteller ist im Audioweg und nichts kann das Signal negativ beeinflussen. Ein Lautstärkesteller mit 4 Eingängen. Bedienungskomfort ist allerdings vorhanden: IR-Fernbedienung aller Funktionen, Mute, Triggerausgang.

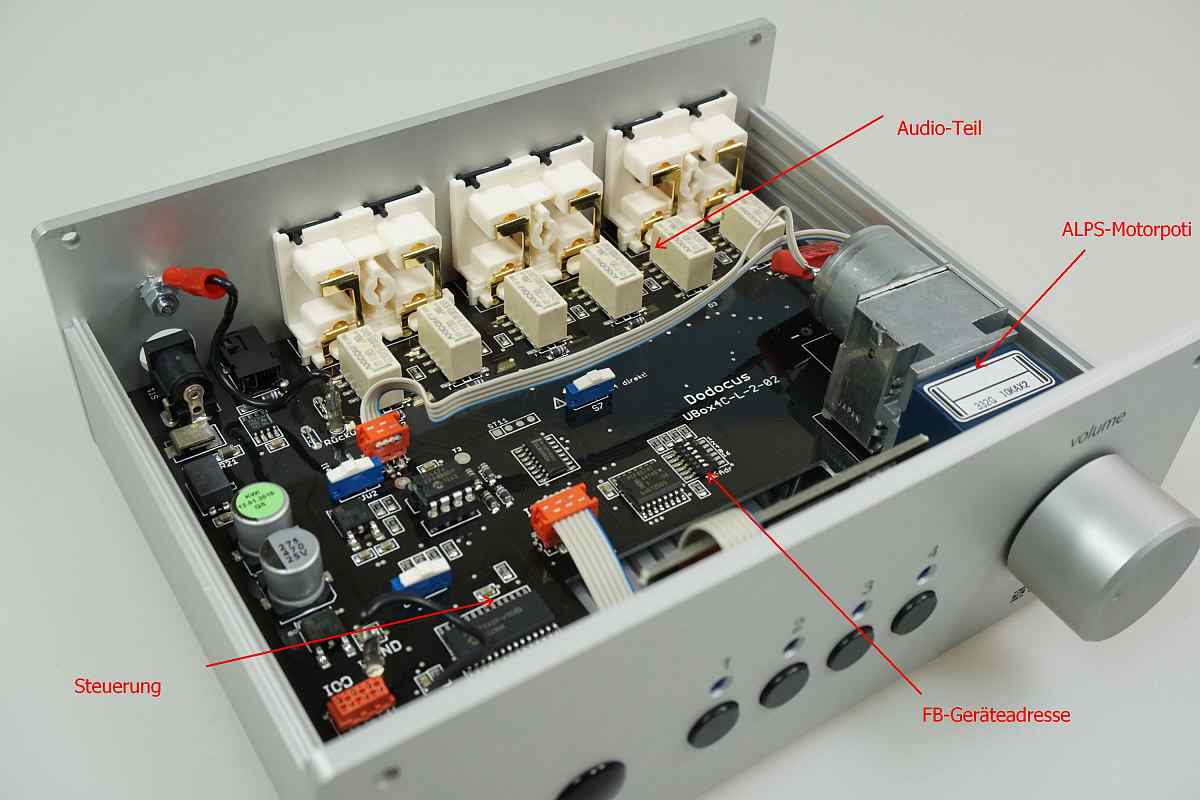

Ein Blick ins Innenleben der Vorstufe UBox4C-L. Rechts das bewährte ALPS-Motorpoti, langlebig, sauberer Lauf, gutes Drehgefühl.
Im hinteren Bereich die Umschaltung der Audiosignale. Separiert von der Steuerungselektronik, gut abgeschirmt und geschaltet mit Relais mit vergoldeten Kontakten.
Vorne links die Steuerung und die Spannungsversorgung.

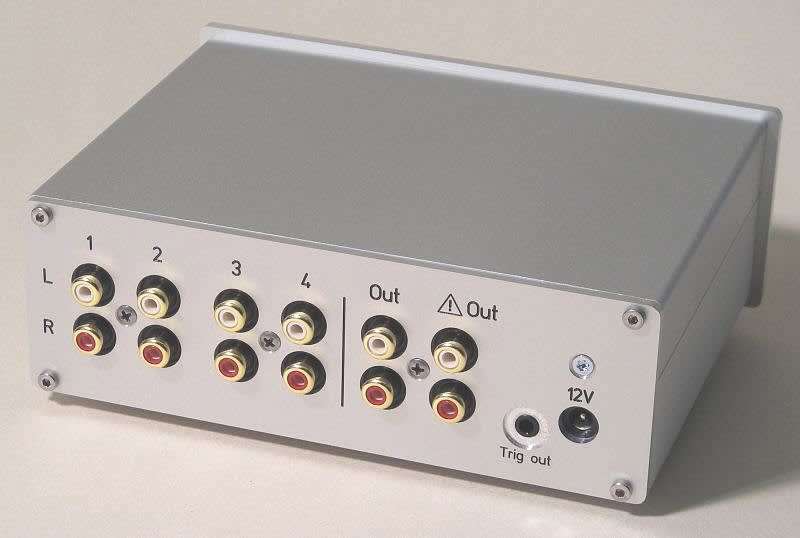

Es sind 2 unterschiedliche Ausgänge vorhanden, ein Ausgang ist mit dem Lautstärkesteller einstellbar, z.B. um Endstufen anzusteuern (ein Triggerausgang dient zum Einschalten!). Ein zweiter, nicht einstellbarer Ausgang kann für einen Kopfhörerverstärker verwendet werden.

Dieses alles findet Platz in einem kleinen, wertigen Gehäuse mit 171mm Breite und 60mm Höhe. Im Lieferumfang ist ein IR-Handsender und ein Steckernetzteil für die Versorgung der Elektronik. Der Audioteil benötigt keine Stromversorgung, da er vollkommen passiv arbeitet.
